在油浸式變壓器的器身上，除了鐵芯和導線之外，幾乎全是各種固體絕緣材料。例如:線圈的匝間絕緣、撐條、墊塊、端絕緣、靜電板、鐵軛絕緣、層壓紙壓圈、紙板筒、角環、引線絕緣、引線支架等，全是由各種形態的纖維質絕緣材料構成。這些絕緣材料均屬于典型的多孔材料，材質本身與水也有很強的親和力，因此在加工成型過程中，其內部會不可避免地殘留一些水分;而在隨后的運輸、儲存過程中，還會不斷吸收周?chē)h(huán)境空間中的水分。絕緣材料中所含水分的多少，一般用所含水分的質量與絕緣材料總質量的比值來表示，稱為絕緣材料中水的質量分?jǐn)?shù)，以百分?jǐn)?shù)形式計算。參與變壓器器身組裝的絕緣材料，即使在恒溫恒濕倉庫中保存，通常其內部也會有4 %-8%的水分。在參與器身裝配的過程中，還會因自然受潮或有目的地浸濕，使含水量進一步增加。
絕緣材料中含水量的大小，直接形響其使用性能。一方面，材料中的水分使絕緣材料體積膨脹，影響幾何尺寸，從而影響器身裝配；更要的是，絕緣材料中的含水量最嚴重影響著介質的介電強度、介質損耗和油的含水量，從而使整個變壓器電氣絕緣性能變緣紙板的閃絡電壓明顯增高，介質損耗角急劇下降并趨于平穩，與之平衡的油中水分含量也隨之下降。根據變壓器不同電壓等級及容量的具體要求，可以確定器身所用絕緣材料的最終含水量標準，變壓器電壓等級越高，容量越大，其絕緣中水的質量分?jǐn)?shù)控制得越低。一般而言。變壓器運行條件下絕緣中水的質量分?jǐn)?shù)不應大于2%，考慮器身可能重新吸潮以及為運行儲備一定的裕度，為保證電氣性能，變壓器注油出廠前絕緣材料含水的質童分?jǐn)?shù)都要求控制在0.5%以下，而像500kV級的變壓器，要求絕緣材料中水的質量分?jǐn)?shù)必須在0.3%以下。
變壓器干燥的目的就是去除絕緣材料中的水分。在變壓器器身裝配之后，只有通過干燥處理，使絕緣材料脫水、脫氣，含水量從初始質量分?jǐn)?shù)6%-8%，降至終止標準0.5%-0.1%，才能充分發揮油浸紙質絕緣電解質的優越性能，從而達到變壓器的絕緣要求，提高變壓器的可靠性，使之具有良好的工作性能和較長的使用壽命。隨著我國電力工業的迅猛發展，變壓器的電壓等級越來越高，容最越來越大，使用的絕緣材料越來越多，絕緣元件的形狀也越來越厚大，因此使得變壓器干燥處理工藝越來越難，處理質量要求越來越高。干燥處理在變壓器制造工藝過程中占有非常重要的地位，歷來是影響變壓器生產質最和產量的關鍵環節。
根據干燥理論，變壓器絕緣材料中的水分，尤其是變壓器干燥處理過程中要求去除的那部分水分，主要是以毛細吸附的形式存在于絕緣材料之中的。從微觀上分析，以這種形式存在的水分，在前述含水量范圍內，其干燥過程就是:水分子在吸附位置獲取足夠能量，解吸成為水蒸氣分子;然后通過絕緣材料中的毛細孔隙，從材料內部向周?chē)臻g擴散，從而脫離絕緣材料的過程。從宏觀上看:促使水分子發生解吸的動力是由絕緣材料提供的熱能，提供能量越多，解吸速率越高;馳使水蒸氣分子向絕緣材料外遷移的動力是材料內部和周?chē)臻g的水蒸氣分壓強差△p，材料內部的水蒸氣壓強越高，而外部空間的水蒸氣壓強越低，則壓強差△p越大，水分?jǐn)U散越迅速.水分在絕緣材料中的擴散能力則是影響遷移速度的重要因素。
絕緣材料內的水蒸氣分壓力，與材料中水的質量分?jǐn)?shù)和材料的溫度直接有關.如圖1所示。當絕緣材料中水的質量分?jǐn)?shù)為5%,溫度分別為40℃、60℃、80℃時的水蒸氣分壓力分別為1.2*103Pa, 4*103Pa, 1.2*104Pa;而當絕緣材料中水的質量分?jǐn)?shù)為1%時，對應同樣溫度下的水蒸氣分壓力分別為133Pa, 5*102Pa和1.6*103Pa。由此可見，當絕緣材料的溫度每提高20℃時，其內的水蒸氣分壓力可提高2倍以上。圖2所示為在各種干燥溫度下無油變壓器紙板的擴散因數。由圖2可以看出，在相同含水量最情況下，溫度越高水蒸氣在絕緣材料中的擴散因素也越大。從這兩方面看，提高溫度對于干燥處理是非常重要的。
為加快干燥過程的進行，提高絕緣材料自身內能和其內部水蒸氣的分壓強，則必須提高絕緣材料的溫度，即要求對絕緣材料進行加熱；而通過降低環境空間的壓強來提高內外水蒸氣壓強差△p，則要求采取抽真空的方法。同時采取加熱和抽真空兩種方法，從兩個方面增大△p，可有效地促進水分的蒸發，大大加快干燥速度，縮短干燥時間，提高干燥效率。這就是所謂加熱-真空干燥原理。

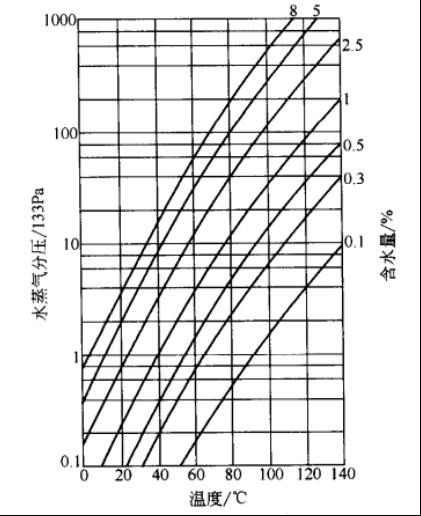

圖1：不同含水量下絕緣材料內水蒸氣分壓與溫度的關系
